Un fichier STL ne contient aucune information d’unité : il stocke uniquement des nombres, sans préciser s’ils représentent des millimètres ou des pouces. Cette absence d’information est à l’origine d’une erreur classique, particulièrement pour les fichiers provenant de logiciels ou de sources américaines habitués au système impérial.
- Le format STL ne contient aucune information d’unité : les nombres sont interprétés en millimètres par défaut.
- Un fichier modélisé en pouces mais lu en millimètres ressort 25,4 fois plus petit que prévu.
- Une pièce anormalement minuscule (quelques millimètres) ou anormalement gigantesque à l’import est le signe classique de cette erreur d’unité.
- Vérifier une cote connue du modèle avant l’envoi évite ce problème plus sûrement qu’une simple relecture visuelle.
Pourquoi le format STL ne connaît pas les unités
Le format STL, l’un des plus utilisés pour l’impression 3D, ne stocke que des coordonnées numériques brutes, sans aucune métadonnée d’unité associée. Chaque logiciel qui ouvre ce fichier doit donc supposer une unité, et la convention quasi universelle en impression 3D est le millimètre. Un fichier modélisé en pouces, ouvert sans conversion préalable, est donc lu comme s’il était déjà en millimètres.
Un facteur d’erreur de 25,4

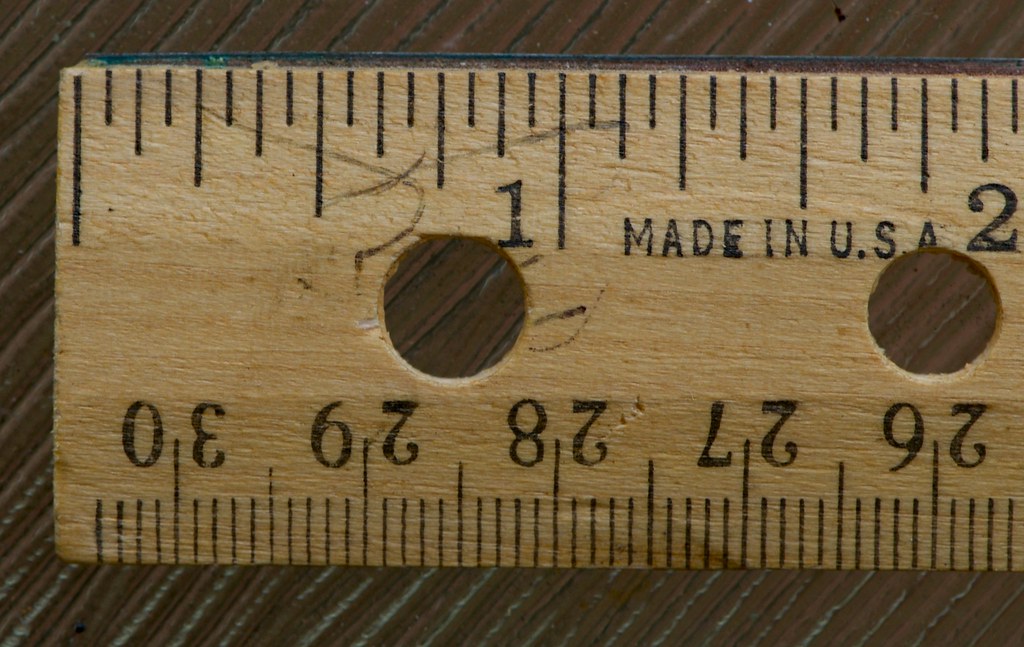

Un pouce équivaut à 25,4 millimètres. Une pièce conçue en pouces mais interprétée en millimètres ressort donc 25,4 fois plus petite que prévu : un objet de 100 mm de large dans l’intention d’origine se retrouve à moins de 4 mm une fois importé sans conversion. À l’inverse, appliquer une conversion en trop produit une pièce 25,4 fois trop grande.
Repérer le signe classique de l’erreur
Une pièce qui apparaît anormalement minuscule (quelques millimètres à peine) ou au contraire démesurément grande dès son import est presque toujours le signe de cette confusion d’unité, plutôt qu’un défaut du fichier lui-même. Ce signal doit alerter avant même de vérifier les cotes en détail.
Vérifier une cote connue avant l’envoi
La méthode la plus fiable reste de vérifier une cote connue de la pièce (un diamètre, une longueur précise) dans le logiciel de modélisation avant l’export, en confirmant que l’unité de travail est bien réglée en millimètres. Cette simple vérification évite d’avoir à corriger le problème après coup, une fois le fichier déjà envoyé.
Cette erreur d’unité fait partie des erreurs de fichier fréquentes à vérifier avant l’envoi.
En résumé
Sans information d’unité dans le fichier STL, une pièce modélisée en pouces peut ressortir 25,4 fois trop petite ou trop grande : une vérification rapide avant l’export évite cette erreur classique. Déposez votre fichier sur notre outil de devis pour vérifier ses dimensions avant impression.
