Quatre types d’erreurs de fichier expliquent la grande majorité des échecs d’impression 3D. La bonne nouvelle, c’est que la plupart se corrigent automatiquement dès l’ouverture du fichier par un logiciel moderne. Voici les erreurs les plus fréquentes et pourquoi elles ne sont, dans la majorité des cas, pas bloquantes.
- Les arêtes non-manifold (partagées par plus de deux faces) sont l’erreur la plus fréquente, présentes dans environ 14% des fichiers.
- Les normales inversées empêchent le logiciel de distinguer l’intérieur de l’extérieur de la pièce.
- Les triangles dégénérés (surface nulle) n’ajoutent rien à la géométrie mais perturbent le découpage du fichier.
- Les logiciels de découpe modernes réparent automatiquement une grande partie de ces erreurs à l’ouverture, sans intervention manuelle.
Les arêtes non-manifold, l’erreur la plus courante
Une arête non-manifold est une arête partagée par plus de deux faces, ce qui rend impossible de définir clairement un intérieur et un extérieur à cet endroit précis de la pièce. C’est l’erreur la plus fréquente, retrouvée dans environ 14% des fichiers analysés. Un fichier avec ce type de défaut peut être mal interprété par le logiciel de découpe, ou nécessiter une réparation avant traitement.
Les normales inversées
Chaque triangle d’un maillage possède un vecteur qui indique quel côté est extérieur à la pièce. Quand ce vecteur pointe dans le mauvais sens, le logiciel ne sait plus distinguer l’intérieur de l’extérieur à cet endroit, ce qui peut perturber le découpage en couches. C’est une erreur invisible à l’œil nu sur le fichier d’origine, mais détectable et corrigible automatiquement par la plupart des outils de réparation.
Les triangles dégénérés et les trous
Un triangle dégénéré est un triangle à surface quasi nulle, qui n’apporte rien à la géométrie mais peut créer des couches fantômes lors du découpage du fichier. Un trou dans le maillage, lui, laisse un passage entre l’intérieur et l’extérieur de la pièce là où il ne devrait pas y en avoir. Ces deux défauts partagent le même point commun : ils passent souvent inaperçus à l’inspection visuelle du modèle, mais se détectent facilement avec un outil de vérification de maillage.
La réparation automatique règle la majorité des cas

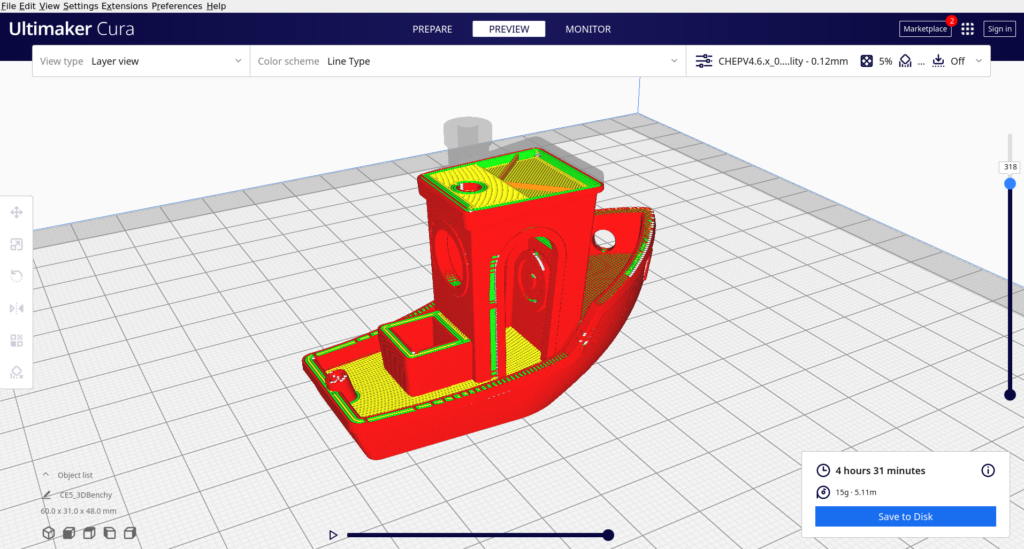

Les logiciels de découpe actuels intègrent un algorithme de réparation basique qui corrige automatiquement les trous simples et les normales inversées à l’ouverture du fichier, sans intervention manuelle. Pour les cas plus complexes, des outils gratuits comme Meshmixer ou 3D Builder permettent une réparation plus poussée avant l’envoi. Dans la pratique, une bonne partie de ces erreurs se règlent d’elles-mêmes sans que vous ayez à vous en soucier.
Pour éviter la plupart de ces erreurs dès le départ, voir notre checklist de préparation de fichier avant l’envoi.
En résumé
Arêtes non-manifold, normales inversées, triangles dégénérés : ces erreurs sont fréquentes mais rarement bloquantes grâce à la réparation automatique des outils actuels. Déposez votre fichier sur notre outil de devis, nous vérifions et corrigeons ces défauts avant fabrication si nécessaire.
