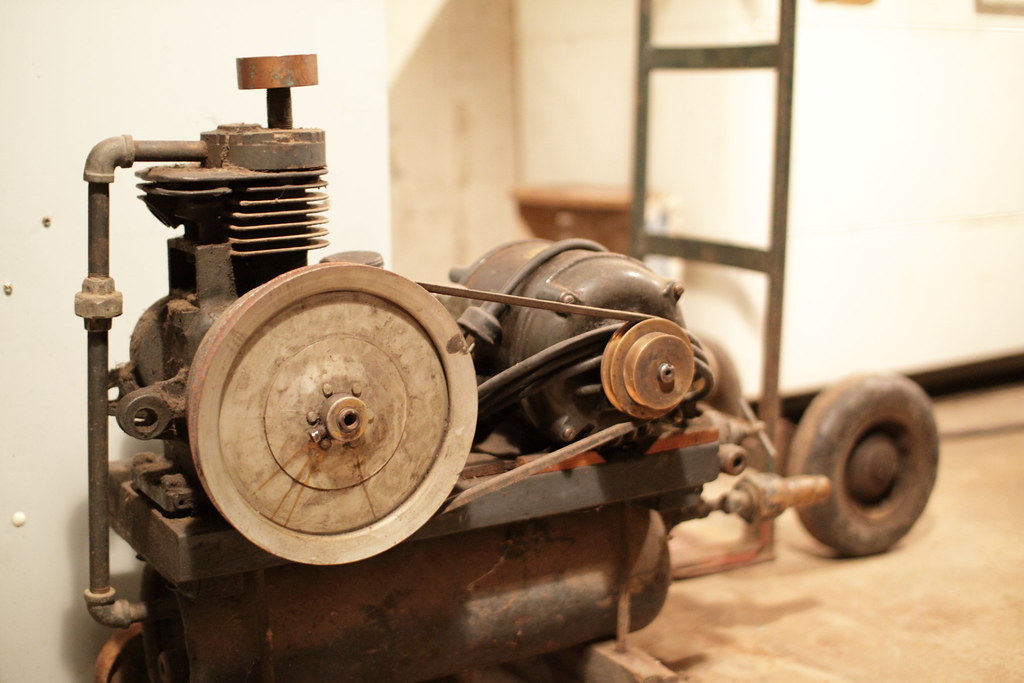

Une pièce soumise à des vibrations répétées (support moteur, boîtier embarqué, pièce fixée sur un équipement en mouvement) ne se conçoit pas de la même façon qu’une pièce statique. Trois leviers permettent d’améliorer son comportement face aux vibrations : le remplissage interne, l’interface avec la source de vibration, et l’évitement de la résonance.
- Un remplissage autour de 40% offre généralement le meilleur compromis d’amortissement pour une pièce soumise à des vibrations.
- Une interface en TPU entre la pièce rigide et la source de vibration absorbe une partie de l’énergie avant qu’elle ne se propage.
- Une pièce dont la fréquence propre se rapproche de la fréquence de la vibration subie peut entrer en résonance et s’endommager plus vite que prévu.
- Les structures en treillis très légères amortissent généralement moins bien qu’un remplissage plus dense.
Le remplissage influence directement l’amortissement
Au-delà de son rôle déjà détaillé dans notre guide sur l’infill, la densité de remplissage influence aussi la capacité d’une pièce à amortir une vibration plutôt qu’à la transmettre. Un remplissage autour de 40% offre généralement un bon compromis entre poids et amortissement pour une pièce réellement soumise à des vibrations répétées, plus efficace qu’un remplissage très faible pensé uniquement pour la légèreté.
Une interface souple entre la pièce et la source de vibration
Plutôt que de fixer une pièce rigide directement sur un point qui vibre, intercaler une interface en TPU absorbe une partie de l’énergie de vibration avant qu’elle ne se propage dans le reste de la structure. C’est le même principe déjà évoqué pour l’audio et pour les supports moteur en aéromodélisme, appliqué plus largement à toute pièce fixée sur un équipement vibrant.
Éviter la résonance
Chaque pièce possède une fréquence propre, liée à sa géométrie, son matériau et sa densité de remplissage. Si cette fréquence se rapproche trop de la fréquence de la vibration à laquelle la pièce est soumise, l’amplitude du mouvement s’amplifie fortement (la résonance), ce qui accélère nettement la fatigue du matériau. Modifier légèrement la géométrie, l’épaisseur ou le remplissage permet de décaler cette fréquence propre et d’éviter cette zone de résonance.
La limite des structures très légères
Une structure en treillis très légère, optimisée avant tout pour réduire le poids, amortit généralement moins bien les vibrations qu’un remplissage plus dense. Pour une pièce qui doit à la fois rester légère et résister aux vibrations, un compromis doit être trouvé entre ces deux objectifs plutôt que d’optimiser l’un au détriment de l’autre.
En résumé
Remplissage autour de 40%, interface souple en TPU, et vigilance sur la résonance : ces trois leviers améliorent concrètement le comportement d’une pièce face aux vibrations répétées. Déposez votre fichier sur notre outil de devis pour en discuter avant impression.
