Une pièce plus grande que le volume d’impression disponible doit être scindée en plusieurs parties, imprimées séparément puis assemblées. Bien conçue, cette découpe reste presque invisible sur la pièce finale ; mal pensée, elle laisse un joint disgracieux et fragile.
- Notre volume d’impression maximal est de 256 x 256 x 256 mm : au-delà, une pièce doit être scindée.
- Des tenons et mortaises imprimés directement dans chaque partie facilitent l’alignement au moment du collage.
- Placer la découpe sur une face plate ou cachée limite l’impact visuel du joint.
- Un jeu de 0,2 à 0,3 mm entre les éléments d’alignement évite un ajustement trop serré ou trop lâche.
Quand une pièce doit être scindée
Notre imprimante principale dispose d’un volume d’impression de 256 x 256 x 256 mm. Une pièce qui dépasse cette dimension dans n’importe quel axe doit être divisée en plusieurs parties imprimées séparément, puis assemblées après impression. C’est une contrainte à anticiper dès la conception plutôt qu’à découvrir au moment du devis.
Tenons, mortaises et clés d’alignement

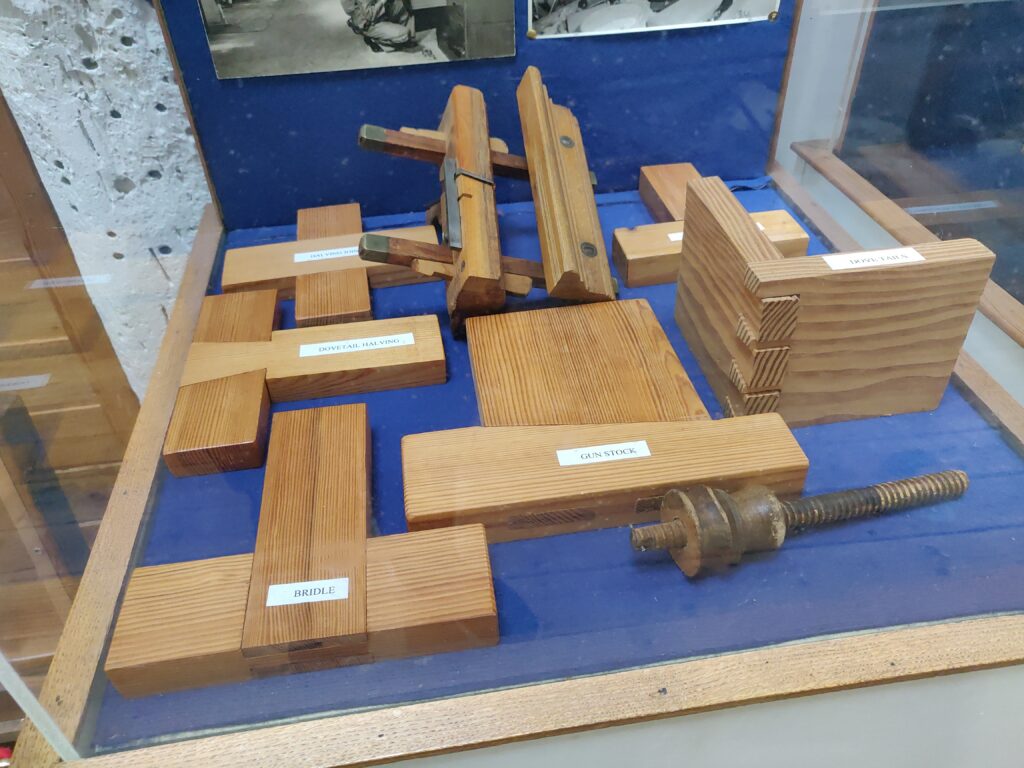

Ajouter des éléments d’alignement directement dans le fichier (tenons et mortaises, languette et rainure, ou petites clés qui s’emboîtent dans des empreintes correspondantes) guide les deux parties dans la bonne position au moment du collage. Sans ces éléments, aligner correctement deux grandes surfaces à la main reste difficile et source d’erreur.
Où placer la découpe
Placer la ligne de découpe sur une face plate, un changement de géométrie naturel ou une zone cachée une fois la pièce assemblée limite l’impact visuel du joint. Une découpe qui suit une arête existante de la pièce reste presque toujours moins visible qu’une découpe qui traverse une surface courbe continue.
Le jeu sur les éléments d’alignement
Comme pour tout assemblage, les tolérances FDM détaillées dans notre guide sur les tolérances s’appliquent aux tenons et mortaises : un jeu de 0,2 à 0,3 mm reste généralement nécessaire pour un ajustement qui ne force pas excessivement tout en restant précis.
En résumé
Au-delà de 256 mm dans un axe, une pièce doit être scindée : des tenons d’alignement et une découpe bien placée rendent le joint presque invisible. Déposez votre fichier sur notre outil de devis, nous vous conseillons sur la meilleure découpe si votre pièce dépasse ce volume.
